铝制内浮盘(内浮顶)
新型组装式内浮盘结构特点:

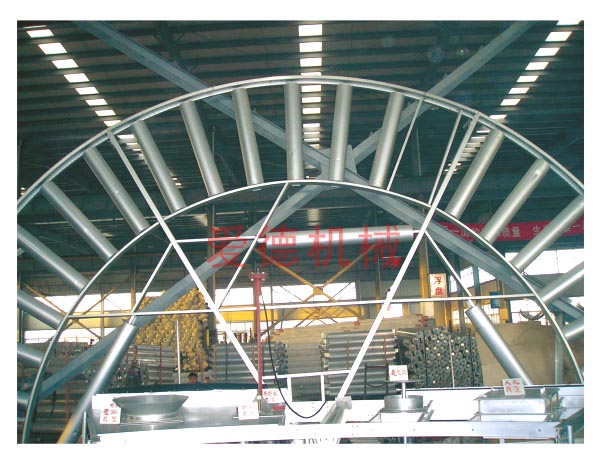

(1)特有的蛛网状仿生六边形结构
新型组装式内浮盘采用了特有的蛛网状仿生六边形结构,因而在使用相同总量的材料时,其结构强度大、稳定性好。
(2)小尺寸多浮子分布,增加运行可靠性
采用较小的尺寸的浮子,因而浮子数量多,是浮子在浮盘上分散、均匀分布,避免因个别浮子泄露造成整个浮盘的倾斜、卡盘现象、增大了浮盘的可靠性。
采用小尺寸的浮子,是浮子离面板之间的距离缩小,骨架下端在液面以下,因而骨架与骨架之间分割液面,液面形成许多的小气室。小气室对运行中产生的液面波动有较好的阻力作用,吸收运行时产生的冲击,确保运行平稳。
(3)外圈浮子集中分布,保证密封运行可靠、平稳。
新型组装式内浮盘采用了独特的浮子布置形式。其中,在外圈,沿周边密封带附近,均匀设置了多个浮子,使密封带受力均匀,从而减少了浮盘在运行过程中所产生的密封带与罐壁之间的摩擦力,同时也增加了密封带附近的结构刚度,保证了浮盘密封带的运行安全。不会出现卡盘现象。
(4)采用特制铝管作为浮子管
新型组装式内浮盘专门定制、采用了由于浮子的无缝铝合金管,因而无轴向焊缝,减少了泄漏的可能性。
(5)节能、降耗
节能效果显著,可达98%以上,浮盘设计确保油气空间最小,有效减少了介质的蒸发量,降耗率达到98%。使用安全,减少环境污染。
(6)储罐利用率高
由于油气空间小,一般低于90mm,整个结构只有300mm厚,因而相比较其他浮盘增加了储罐空间,提高储罐的储存利用率。
(7)安装简易、迅速、维修成本低
浮盘安装使用螺栓连接,无需焊接,特别适用于改造罐。零部件实现模具化、标准化生产,互换性能好。

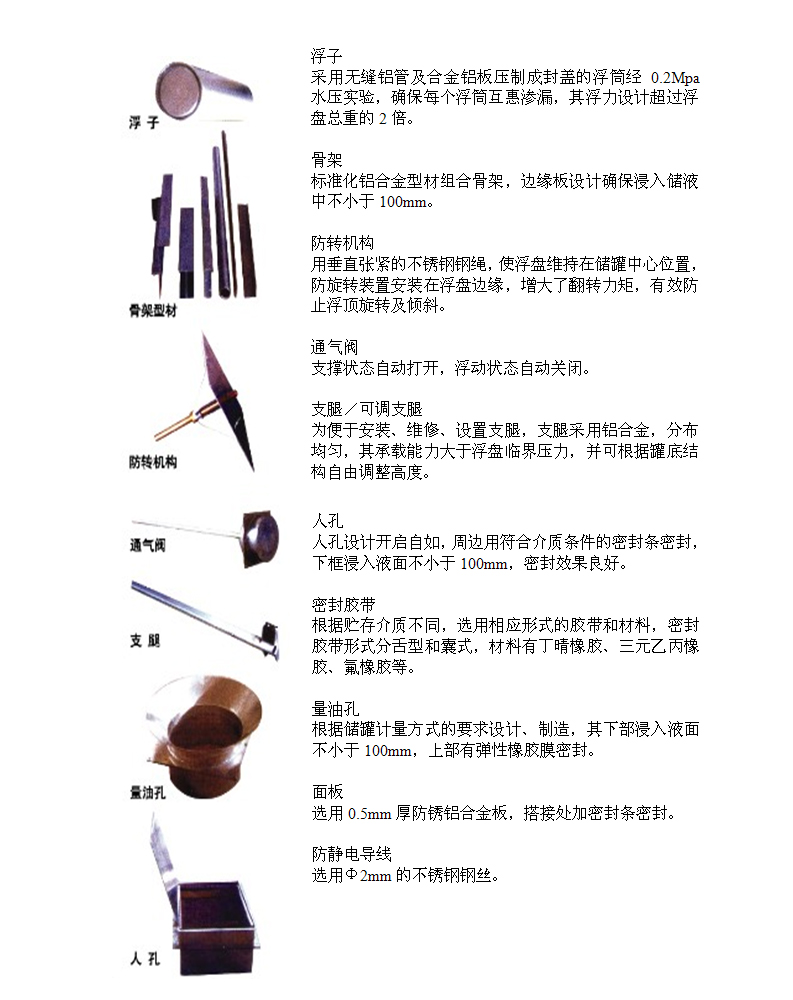

主要部件简述:
非标订单组织设计,生产,浮盘设计根据业主的要求,其重量在交货文件中提供。
|
